CAM にとって CAD 機能は欠かせません。CADカーネル開発のパイオニアとして、OPEN MIND は自社製の CAD/CAM システムを開発し、プログラマーの要求事項を完全に満たします。

すべてを 1 つのソフトウェアで

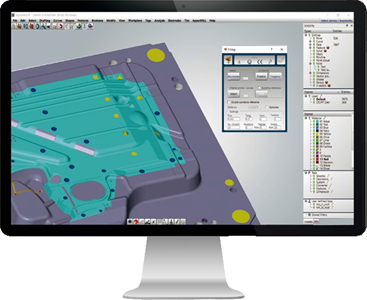

CAM ソフトウェアと CAD ソフトウェアは連携して機能します。CAD システムは3Dモデルデータを表示すると同時に、製造に関するあらゆる部品情報を提供します。OPEN MIND のhyperMILL CAD/CAM システムは、CAM プログラミングの完全な基盤を提供します。これにより、CAMプログラミング時に必要となる補助的なモデリング作業と、モデルデータの編集が容易に行えます。

CAD for CAM – hyperMILL
OPEN MIND の CAD 機能と CAM ソフトウェアはシームレスに連携し、NC プログラミングのプロセスに完全に対応します。ポイント、曲線、サーフェイス、 ソリッドまたはポリゴンメッシュを簡単かつ適切に処理できます。要素をすばやく追加、削除、変更、表示または非表示にすることが可能です。OPEN MINDの CAMソフトウェアにはCAD 機能が完全統合されており、自動サーフェイス延長などのプログラミングに欠かせない機能を提供しています。これにより、作業効率が向上し、モデルに対する事前準備にかかる手間を削減できます。

電極形状データの作成

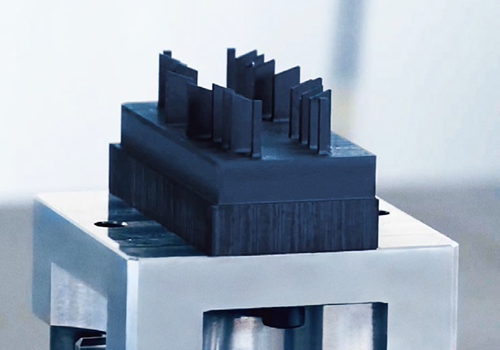

OPEN MIND の電極モジュールでは、ほとんどの設計プロセスを自動化できます。プログラマーが3Dモデル上で放電加工を行うサーフェイスを選択すると、それに適応した電極形状が自動生成され、加工データのプログラミングを行えます。必要に応じて、電極のサーフェイスは自動的に延長されます。


回転電極	サイド電極	仮想電極	干渉チェック

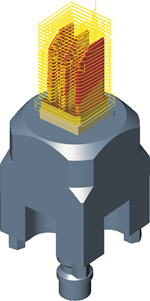

hyperMILL Electrode Converter Electrode Converter は、放電加工機用のデータファイルを作成するための便利なツールです。電極加工に際して必要となる一通りの情報を含んだインポートファイルを作成します。	hyperMILL でのプログラミング 図形および付帯情報に基づいて、加工プログラミング・プロセスへのシームレスな移行が行われま。hyperMILL 上では、許容値や切削加工領域が自動的に取得され、加工マクロにより、電極加工のプログラミングを大幅に自動化することができます。
ドキュメント 個々の電極またはすべての電極について、加工情報を含むレポートを生成できます。

複雑なタスクを高い精度で

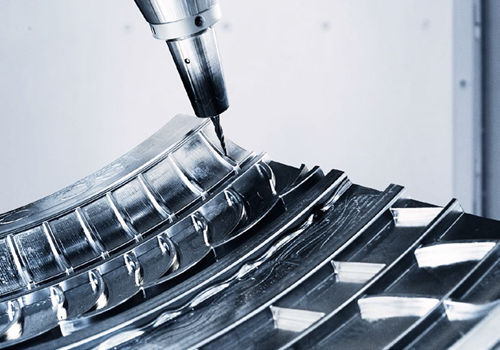

プロファイル面、傾斜した壁面など、多くの不規則な図形要素から構成されるタイヤ形状の
複雑さに起因し、プログラミング作業は困難を極めます。
タイヤ・プロファイルは同じ断面の繰り返しではなく、サイズの異なる多くのサブ・セグ
メント (ピッチ) で構成されます。hyperMILLはインテリジ ェントな CAD/CAM 機能を
提供し、効率的で信頼性の高い加工を実 現します。

データの事前準備とプログラミング

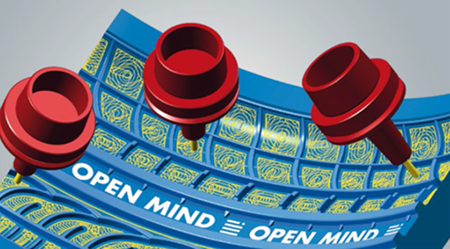

hyperMILLの3Dピッチ図形とタイヤの定義に基づき、タイヤクロックとすべてのセグ
メントモデルおよびストックを自動的に作成できます。これにはすべての要素のラベ
リングと、セグメント境界のサーフェイスのトリミングが含まれます。さらに、すべ
ての要素は特定のレイヤーに割り振られ、プロジェクトフォルダーに保存されます。
タ イヤ・ブラウザーにより、個々のピッチ図形の管理が大幅に容易になり、ワンクリ
ックで関連する図形を表示できます。全体像を見失うことなく、プログラミングを迅速
かつ効率的に行えます。各ピッチに対 するプログラミングは １度だけで済みます。完了後
は、すべてのセグメントのツールパスがワンクリックで自動的に生成されます。また、セグ
メ ント境界でのツールパスのトリム、リンク、ソートと対応するセグメントモデルの干渉チェ
ックは、hyperMILL により行われます。
