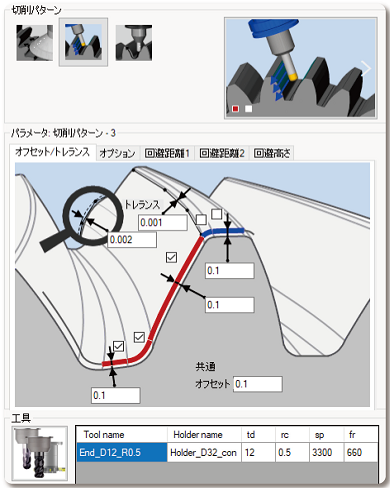

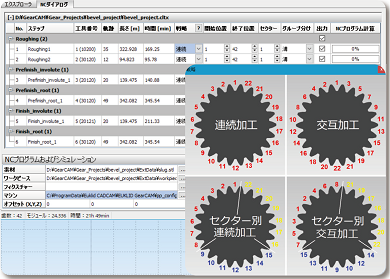

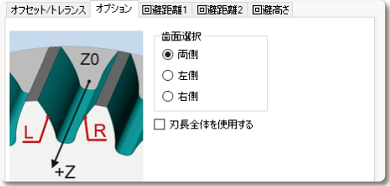

| EUKLID GearCAM Bevel におけるツールパスの生成は自動化されています。オペレータはトレランス、残し代などいくつかのパラメータ設定を行うだけで、荒加工、中仕上げ加工、仕上げ加工のツールパスを簡単に作成することができます。計算に掛かる時間はほんの数秒です。
マシニングセンタによるギヤ加工の理想を追求し、専門家によって生み出されたロジックは、工作機械精度などの加工環境による誤差を最小限に抑え、最高の精度をご提供します。
|
|

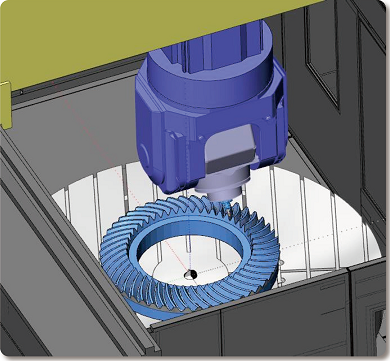

ツールパスの検証のために EUKLID GearCAM Bevel には優れたシミュレーション機能が搭載されており、加工工程の検証と機械の干渉チェックを前もって実行できます。さらにこのシミュレーションでは、シミュレートした切削モデルとCAD上の設計モデルとを任意の精度で比較し、相違点を検出します。
シャンク、ホルダー、主軸ヘッドに加え工作機械の各部品について干渉チェックを行い、干渉が発生した場合、オペレータはレポートによって確認することができます。
|
