データの管理
既存データをテンプレートとして使用する
|
|
EUKLID GearCAM はプロジェクト単位でCAD/CAMデータを管理します。歯面形状のパラメータ、工具情報、NCプログラムなどの情報が含まれます。
作成したデータはテンプレートとして使用することができ、類似品のデータ作成をより簡単なものにします。

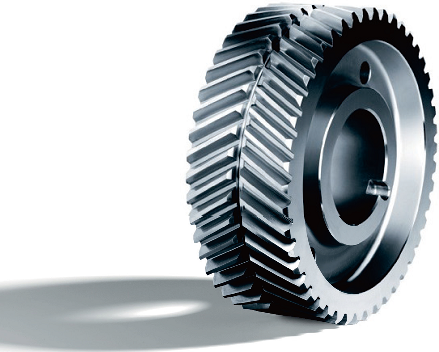

ギヤの仕様には多くの共通点があります。国ごとの規格やギヤの種類にかかわらず、既存データのいくつかのパラメータを編集して再計算するだけで、新しいプロジェクトを作成することが可能です。EUKLID GearCAM はギヤ加工の効率的なデータ管理を実現します。
ポストプロセッサーにより、使用する加工機と制御装置に適合したNCプログラムに変換し、工具リストや加工工程、ギヤの仕様などを含む詳細な工程表を作成します。NCプログラムは全ての工程をまとめて出力することもできますし、工程ごとに分割して出力することも可能です。
|
加工シミュレーション
加工シミュレーション
NCプログラムの事前チェック

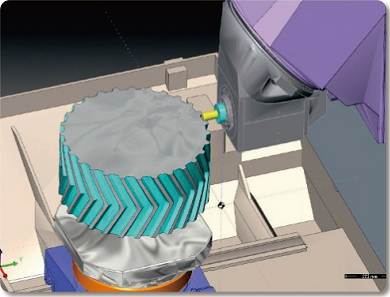

EUKLID GearCAM には、NCプログラムを検証するためのシミュレーションが搭載されており、加工工程の検証と機械の干渉チェックを前もって実行できます。さらにEUKLID GearCAM のシミュレーションでは、シミュレートした切削モデルとCAD上の設計モデルとを比較し、相違点を検出します。
シミュレーションでは加工後の歯面の状態を正確にシミュレートします。そのため形状比較ではシミュレートした切削モデルのどのような部分でも、任意の精度で設計モデルと比較することが可能です。
|
|
荒加工：
|
最適な切削のために工具経路は自動的に設定されますが、グラフィック上でインタラクティブに編集をしたり、手動で調整したりすることも可能です。 |
|
仕上げ加工：
|
カッターパスが要求された公差を満たしているかチェックします。 |
|
干渉チェック：
|
シャンク、ホルダー、主軸ヘッドに加え工作機械の各部品についても同様に干渉チェックを行います。 |
|
|

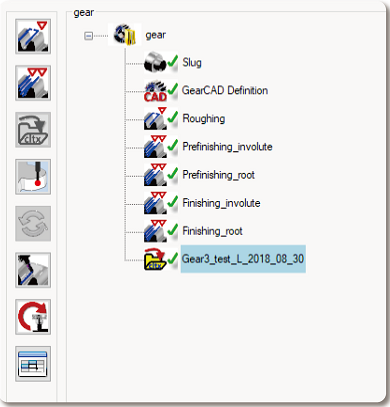

加工工程
加工工程
|
