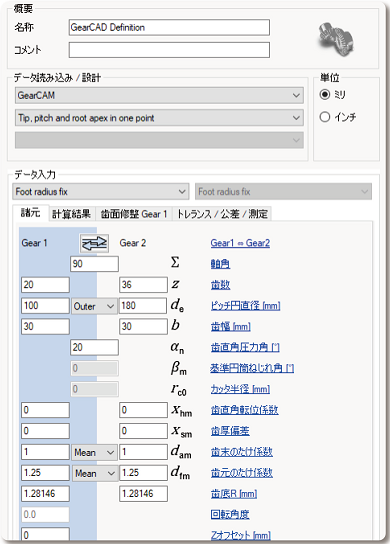

ストレートタイプのギヤは、EUKLID GearCAM Bevel のCAD機能によりパラメータで定義することができます。入力ダイアログはベベルギヤとピニオンギヤのために最適化され、オペレータにとって使いやすく親切な設計になっています。モデル定義は KISSsoft でデザインされたデータを取り込むことも可能です。

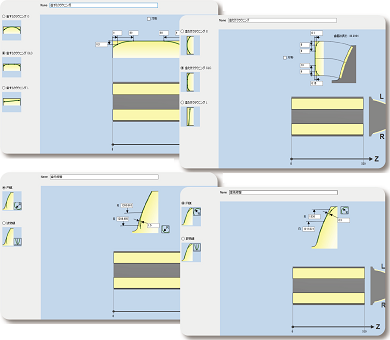

これらの基本的なパラメータと同様に、歯面修整や面取りなどの追加パラメータの定義を行うことができます。

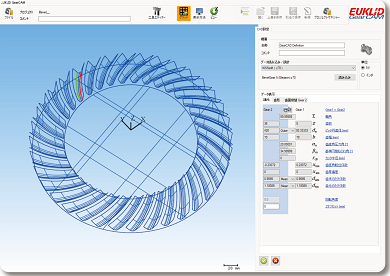

定義されたギヤ形状（通常は一対のギヤ）は、用意されたいくつかの表示モードを使用して、その状態を視覚的に確認することができます。
ギヤの形状定義以外にも、EUKLID GearCAM Bevel は追加パラメータや寸法を計算し、定義されたギヤ形状が図面と比較して正しいかどうかを確かめることができます。
|
|
ヘリカルタイプのギヤは、あらかじめ KISSsoft でデザインされたデータをダイレクトインターフェースにてEUKLIDGearCAM Bevel に取り込みます。すべてのギヤ情報は正確に取り込まれ、精度を損なうことなく高精度な3Dモデルを自動的に生成します。さらに追加で歯面修整のパラメータを定義することができます。そしてこの要素は次のCAMプログラミングにおけるツールパス生成の基になります。
ベベルギヤの代表的な方式にグリーソン、クリンゲンベルグがありますが、EUKLID G earCAM Bevel はその両方に対応します。
|
