EUKLID CAD 3D / 2.5D CAM 5 Axis CAM Engraving
タイヤ側面加工専用モジュール
現在高コスト専用機で行っている加工の専用機向けデータ作成に対して、一般的な 4軸・5軸加工機向けにタイヤ側面デザインのさまざまなパターンに対応したデータ作成を短時間にかつ簡単に作成できるソフトウェアです。

2Dデータから直接の CAM 計算

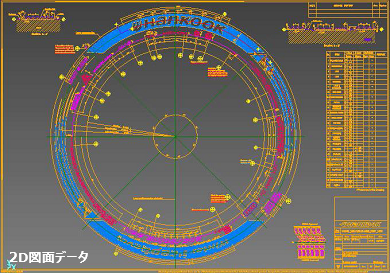

2D図面データ

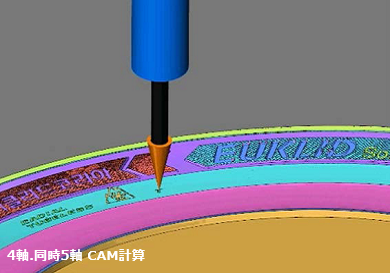

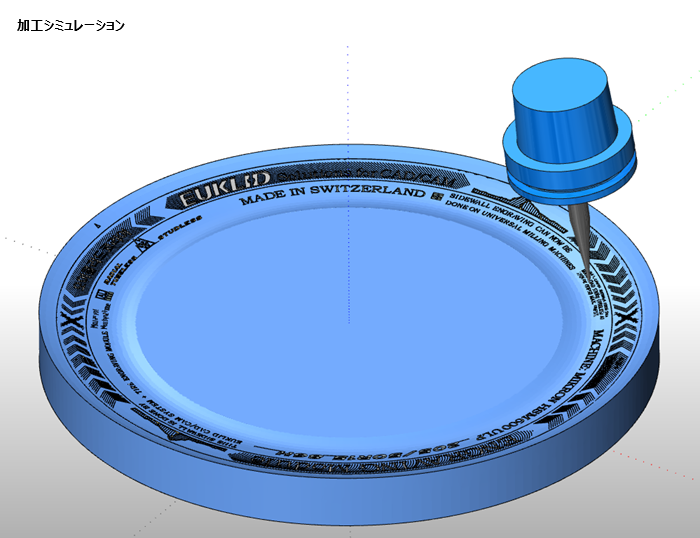

4軸・同時 5軸 CAM計算

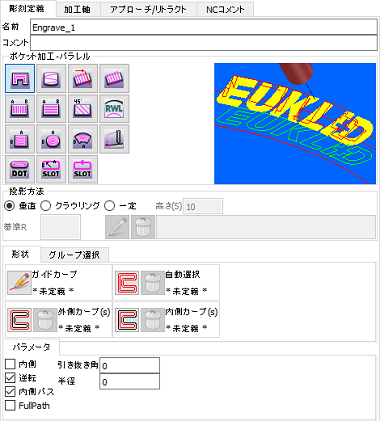

専用 CAD機能 　　専用 CAM設定シート
デザインカーブのR配置機能

　　
デザインカーブのR基準スケーリング機能

  • 各加工パターンをイメージできるアイコンの選択で加工パターンの切り替えが 1枚のシートで行える
  • 垂直投影、貼り付け、任意角度投影など各種投影パターンをサポート

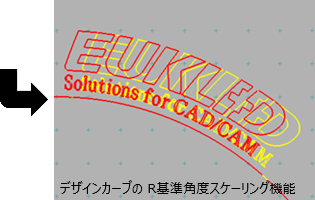

デザインカーブのR基準角度スケーリング機能

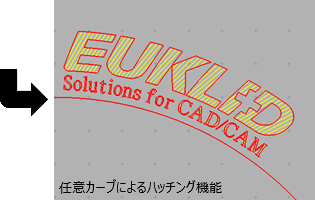

その他カーブの一本化、修正、クローズ、ハッチング機能

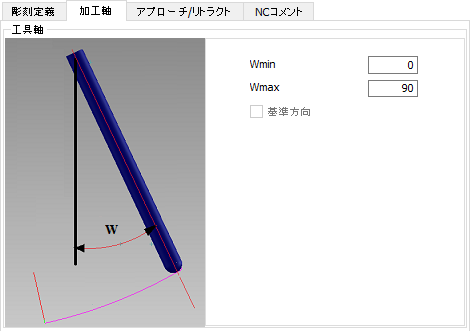

加工軸設定
  • タイヤ側面形状の面直軸を加工軸として自動認識
  •  最大角を設定することで最大値を超える加工軸を最大値に固定
  •  一定の角度指定で回転軸のみの制御を行う

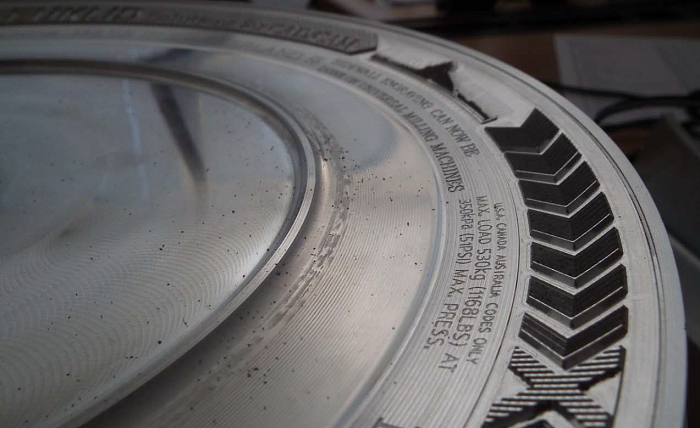

加工例

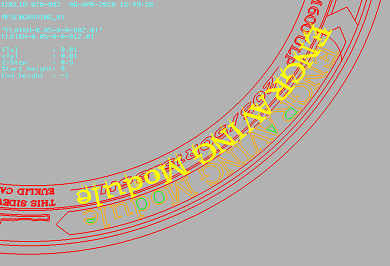

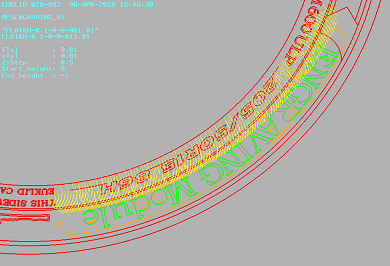

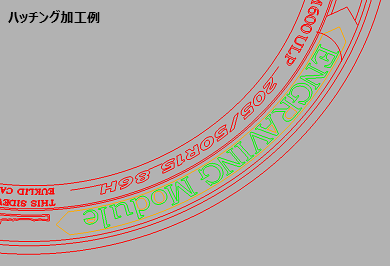

ハッチング加工例 ●オレンジ色の輪郭内を緑色の輪郭を残し、任意カーブのハッチングを行う

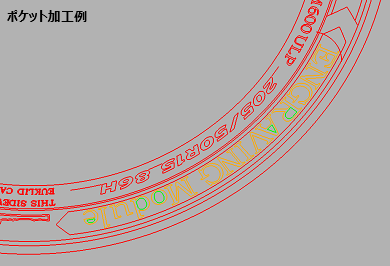

ポケット加工例 ●オレンジ色の輪郭内を緑色の輪郭を残してポケット加工

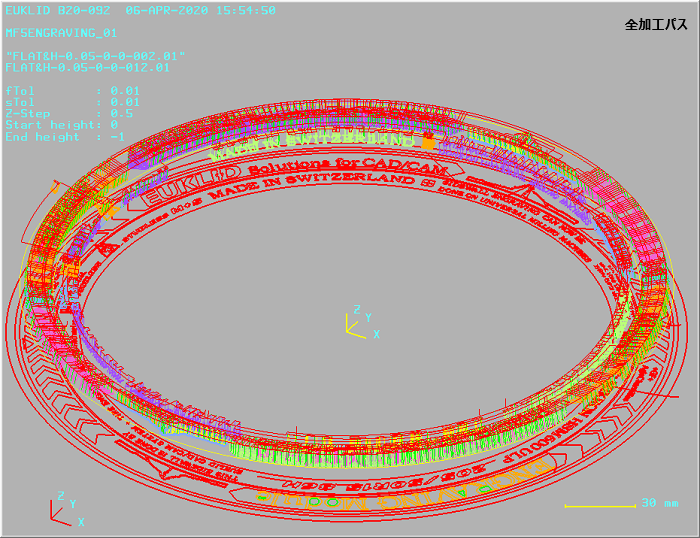

全加工パス
