CLT データから NC データへの変換 それではここで
CLT データをNCデータに変換する時の操作方法を見ていきましょう。
ツリー画面の一番上の「NC-File Generator」を選択してください。もしくは設定モードを解除してください。

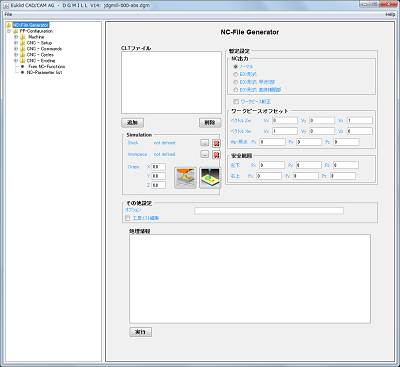

右側の画面が下図のようになります。
 |
( 画像クリックで拡大図を表示
) |
CLT データを NC
データに変換するには、CL
Data-Files の中に変換したい CLT データを登録していきます。
登録するには Add
ボタンを押してファイル選択ダイアログから選択する方法と、エクスプローラーからドラッグ&ドロップで登録する方法のいずれの方法でも行なえます。

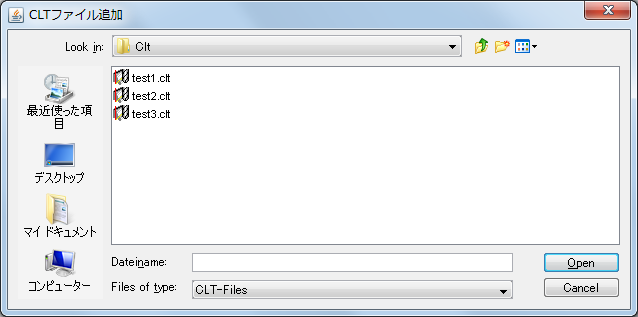

Addボタンを押してCLTファイルを選択

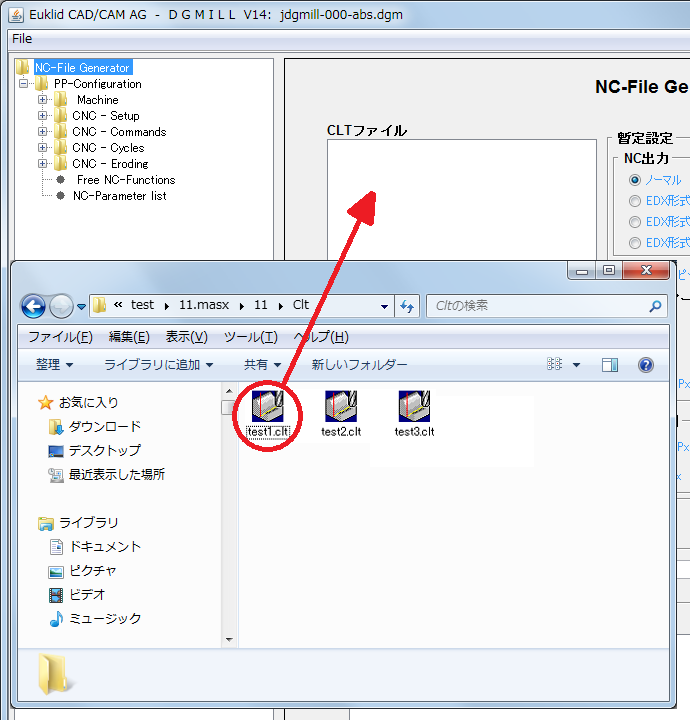

 エクスプローラーからドラッグ&ドロップによる登録
 CLT
データが登録された状態
これで準備ができました。後は変換を開始するだけです。
変換の開始は画面下の Run ボタンを押します。
変換は登録した CLT データの上から順番にされていきます。
変換の様子は PP-Infomations に表示されます。
最後に DGMILL finished と表示されれば変換終了です。
変換されたNCデータは CLT データがあった同じフォルダ内にできています。

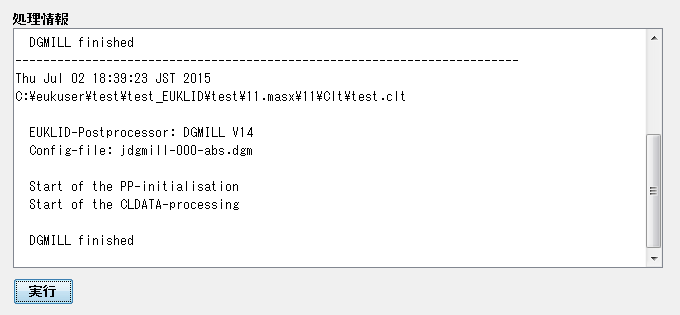

変換の様子
次回からは内部の設定について説明していきます。
|
