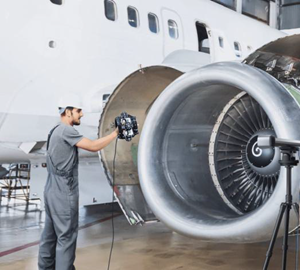

航空宇宙産業

航空機部品の摩耗・疲労検査などに使用する部品を迅速にキャプチャ。効率的な評価と修復を実現。

金型鋳造

金型の精度と品質を確保。深穴や狭い領域も正確に取り込めるため、精密な金型再現が可能。

プロトタイピング

複雑な形状も効率的にスキャン。迅速なプロトタイピングと設計検証を可能にし、試作工程を合理化。

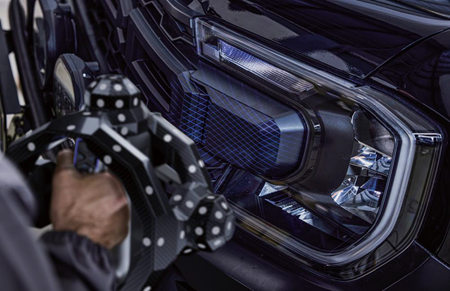

30本ブルーレーザークロスライン

マーカーレスでも暗色・光沢・金属素材などをスムーズにキャプチャでき、作業工数を大幅に短縮します。

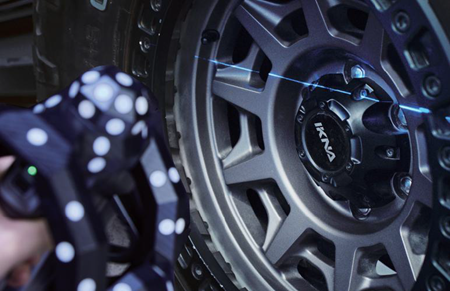

シングルブルーレーザーライン

深穴や溝もシングルフレーム正確度0.02mmで正確にスキャンします。

STEP 1

スキャナーの手動キャリブレーションを実施します。

STEP 2

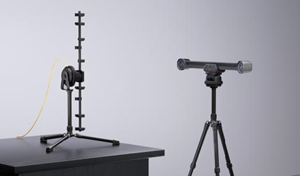

2軸ジンバルを取り付け、トラッカーの自動キャリブレーションを実施します。

STEP 3

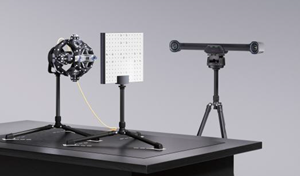

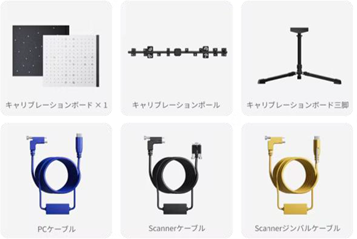

高精度キャリブレーションボードと2軸ジンバルを使用し、ハンド・アイ・キャリブレーションを実行します。

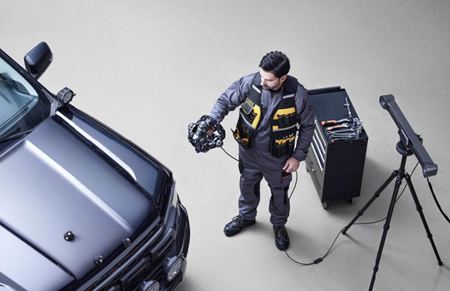

信頼性の高い測定データ

品質管理における寸法検査またはリバースエンジニアリングのための詳細な3Dモデルを作成します。

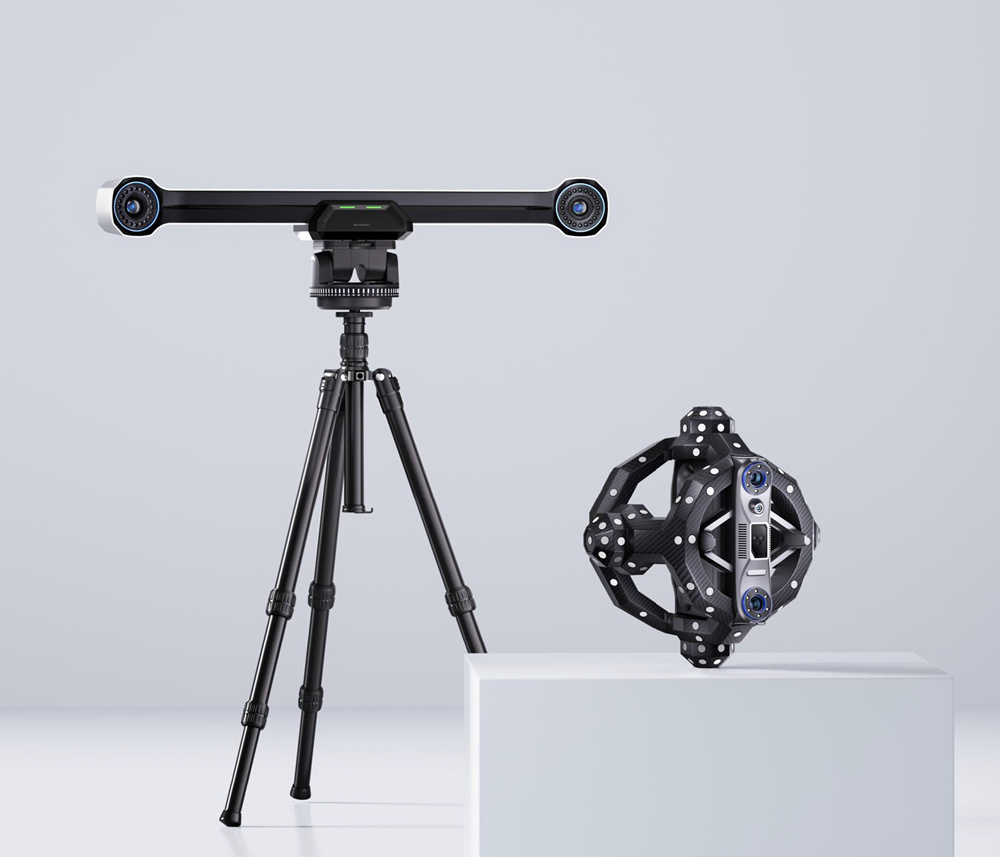

Trackit 3Dスキャナー基本機能

シングルフレーム正確度：0.02 mm
点間距離：0.05 mm
高速スキャン：30本のクロスライン
深穴対応：シングルブルーレーザーライン
スキャン速度（最大）：1,500,000点/ 秒

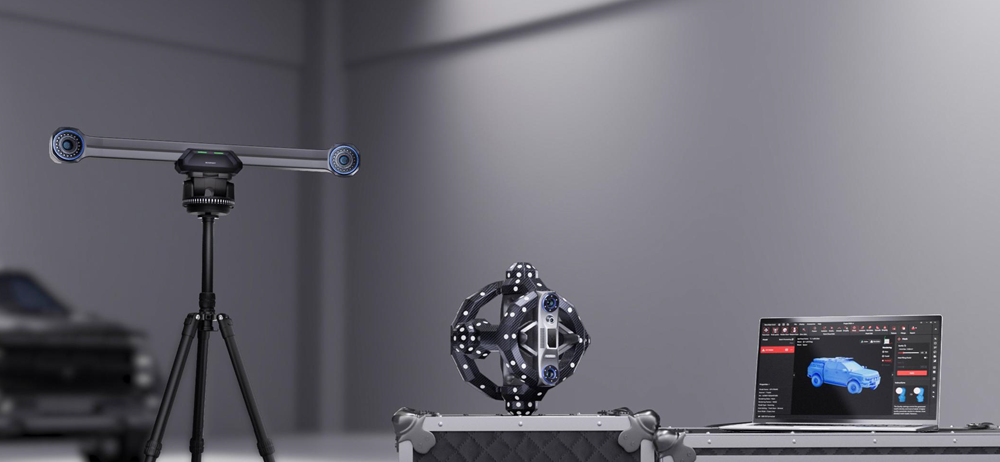

光学トラッキング＆スタンドアロンモード
マーカ不要

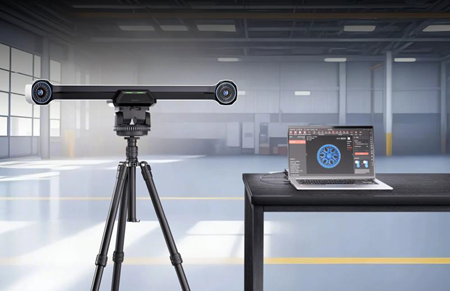

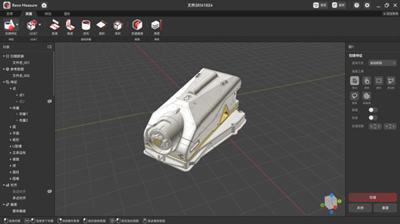

Revo Trackit ソフトウェア

スキャン、編集、処理、キャリブレーションを簡単に行うことができる無償ソフトウェアが付属。

Revo Trackitソフトウェア基本機能

1クリックで点群の生データを自動処理
自動/手動の位置合わせ
点群/メッシュの不要部分の削除機能
ノイズ除去
穴埋め
軽量化
スムージング

※Revo Trackitは無償で使用可能です。

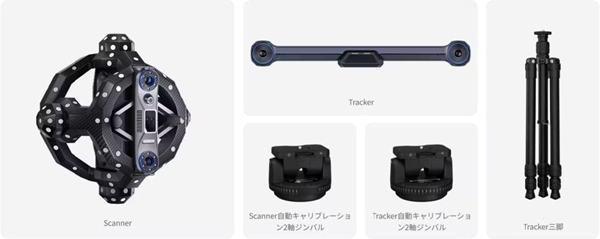

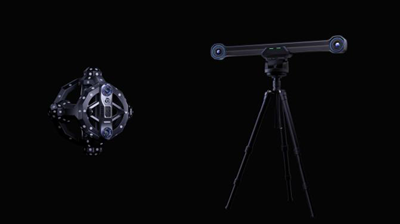

スキャナー　

トラッカー

シングルフレーム正確度

0.02 mm

対応サイズ範囲 (推奨)

0.01 – 6 m

点間距離

0.05 mm

体積精度 (トラッキングシステム)

0.025 mm + 0.04 mm × L (m)

スキャン速度 (最大)

1,500,000点 / 秒

動作距離

1500 mm – 4000 mm

3D光源

30本のブルーレーザー交差ライン
1本のブルーレーザーライン

シングルトラッキング範囲 (最大距離)

1400 × 1050 mm @ 1500 mm

動作距離

200 – 400 mm

シングルトラッキング範囲 (最小距離)

2800 × 2800 mm @ 4000 mm

シングルスキャン範囲 (最小距離)

160 × 70 mm @ 200 mm

トラッキングボリューム

11 ㎥

シングルスキャン範囲 (最大距離)

320 × 215 mm @ 400 mm

カメラ解像度 (トラッキングシステム)

500万像素

本体重量

1.2 kg

本体重量

1.8 kg

本体寸法 (長さ×幅×高さ)

295 × 295 × 205 mm

本体寸法 (長さ×幅×高さ)

816 × 115 × 101 mm

出力フォーマット

PLY、OBJ、STL、ASC、3MF、GLTF、FBX

トラッキングバンド

赤外線

キャリブレーション

手動キャリブレーション

キャリブレーション

自動キャリブレーション
