Geomagic
DesignX
ソリッド対応3D設計用リバースモデラ
スキャン
/ ポリゴンデータから、
パラメトリック 3D 設計モデルを高速生成
最高の
3D Scan-to-CAD ソリューション
スキャンデータから正確なデジタルパラメトリックCADを構築
Geomagic
DesignXは、履歴ベースのCAD機能と、3Dスキャンデータ処理機能を組み合わせた業界唯一のリバースエンジニアリングソフトウェアです。ポリゴン・点群データから、一般的なCADソフトと互換性のあるフィーチャーベースのソリッドモデルを作成します。
|
|
|
市場の多くの3DスキャナのデータをGeomagic
DesignXに直接取り込み
|
|
従来のツールと比較し、3倍から10倍の速さで3DCADデータを作成
|
|
|
活用用途・業界
|
|
カスタムパーツ製作
・計測、設計の工数削減
・事前の干渉チェックが可能
|
|
デジタルアーカイブ
・現物保管の維持管理コスト低減
・再現性の向上
|
|
|
|
|
|
|
|
|
|
デジタルツイン
・解析上での改善案の検討
・分析結果から予知保全が可能
|
|
メンテナンス
・時系列の評価が可能
・具体的なフィードバック
|
|
|
|
|
|
|
|
|
|
アフターマーケット
・三次元的に高い精度で設計
・設計の最適化
|
|
設備検討
・CAD上で接続パーツを設計
・導入経路検討での活用
|
|
|
|
|
|
|
|
リバースエンジニアリングとは
3Dスキャナで現物を3DデータとしてPCに読み込み、スキャンデータを参照として3D-CADデータに変換します。用途に合わせて寸法等の設計要素を付け加え、設計データへ変換します。
ワークフロー
|
|
点群/メッシュ
データ処理
|
|
フィーチャ
モデリング
|
|
自由曲面
サーフェイス化
|
|
|
|
・スムージング
・ノイズ除去
・穴埋め など
高品質なメッシュデータ
|
|
・フィーチャ抽出
・ソリッド/サーフェイス
モデリング
設計データとしてCADへ
|
|
・パッチネットワーク
作成
解析やツールとして活用
|
|
機能紹介
機能紹介
スキャン・点群/メッシュデータの編集
|

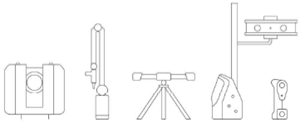

スキャナの直接制御
→
主要メーカーのスキャナで直接スキャン及びスキャンデータ読み込み
多様なスキャンデータに対応
→
60種類以上のポリゴン/点群データの読み込み
|
|
|
|
点群データ編集機能
|
→
統合：複数の点群データを1つに統合
|
→
間引き：点群データの削減
|
|
→
ノイズ除去：不適切なノイズを除去
|
→
メッシュ化：点群データをメッシュデータに変換
|
|
|
メッシュデータ編集機能
|
→
修正ウィザード：多様なメッシュの欠陥を自動修正
|
→
リメッシュ：メッシュ全体を再構成し品質改善
|
|
→
間引き：ポリゴン数の削減
|
→
スムージング：ポリゴンの滑らかさを向上
|
|
→
穴埋め：メッシュ形状に合わせた穴埋め
|
|
|
機能紹介
モデリングツール・ウィザード
|
モデリングツール
|
→
領域分解：メッシュを幾何形状グループごとに自動分割
|
→
座標合わせ：データを座標系に整列
|
|
領域を使用して
★ 座標合わせ
★ 参照幾何形状作成
★ サーフェス幾何形状作成 など
|
→
参照幾何形状作成：平面/線/点などの作成
|
|
|
ソリッドボディモデリング
|
→
断面抽出 /
スケッチ作成：スキャンデータから断面を抽出
|
→
サーフェス幾何形状作成：領域から平面や円柱等を作成
|
|
→
ソリッド作成 (押し出し・回転)
：スケッチからパラメトリックなモデル作成
|
→
自由曲面作成 (メッシュフィット)
：領域から自由曲面サーフェースを作成
|
|
|
ウィザード機能
|
-
簡単操作で高品質なソリッド /
サーフェースデータを作成
-
通常モデリングと同様の履歴で編集が簡単
|
|
→
ロフトウィザード
|
→
回転ウィザード
|
|
機能紹介
曲面モデリング・その他
|
自由曲面モデリング
|
→
パッチネットワーク：ワンクリックでNURBSサーフェースモデルを作成
|
|
■
機械的モデル
|
■
有機的モデル
|
|
|
その他
性能・機能
|
→
履歴管理型
：モデリングを履歴で管理
：ロールバック/フォワード機能
：履歴から簡単に編集・設計変更
|
→

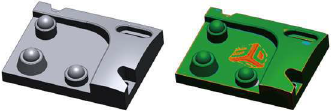

偏差解析：スキャンデータとCADデータの偏差カラーマップ
■
CADにシームレス接続：汎用CADに履歴ごと転送
(Solidworks、Inventor、Creo、AutoCAD、NX、Catia)
|
|
活用事例
活用事例
- Customer
Stories -
|

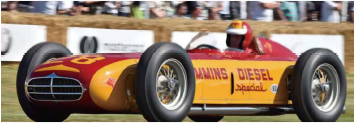

往年のレーシングカーの修復/改善
|
1950年代のレーシングカーの部品を3Dスキャンし、Geomagic
DesignXで高精度な部品データを作成、リバースエンジニアリングを用いて修復と性能向上を図っています。図面がないユニークな部品も製作可能です。さらに、周辺部品のスキャンと3DCAD化を行い、普遍的な3DCADソフトでアセンブリや干渉確認を実施し、安全な走行を目指しています。
|
|
|
工数
→ 約50％削減
品質
→ 精度改善、性能向上
|
|
|
|

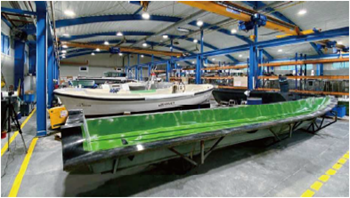

船舶の製造を高速化
|
船舶の製造は工数がかかりますが、既製品を3Dスキャンし、Geomagic
DesignXでリバースエンジニアリングを行うことで工程を高速化・単純化しています。これにより、正確なサーフェース作成が効率化され、作業が迅速に進みます。多様なサーフェースモデリングツールやミラーリング機能を活用し、短期間で高精度なデータ作成が可能となっています。
|
|
|
|

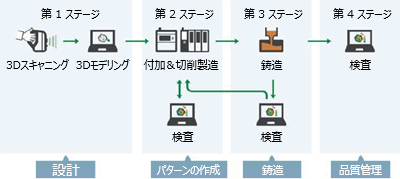

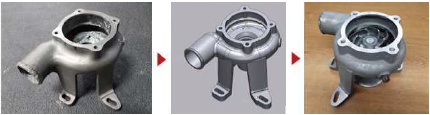

3Dプリンタでの造形データの作成
|
従来の鋳物部品を3Dプリンタで作成するため、Artec3Dスキャナで取得したデータをもとにGeomagic
DesignXでリバースエンジニアリングを行い、3DCADデータを作成します。難しい形状も再現し、造形後は再度スキャンし、Geomagic
ControlXでの検査結果をフィードバックして高精度な最終部品を実現します。
|
|
|
エディション比較
エディション比較
|
パッケージ比較
|
DesignX
Go
基本的なソリッド機能を搭載した
エントリー版
|
DesignX
Plus
ソリッド/サーフェス機能を搭載した
ハイブリッド版
|
DesignX
Professional
全モデリング機能と自動化ツールを搭載した
プロフェッショナル版
|
|
基本的なリバースモデリングフロー
- インポート、スキャンデータ編集
- 座標合わせ、スケッチ、モデリング
|
〇
|
◎
|
◎
|
|
自動サーフェス
|
〇
|
◎
|
◎
|
|
Accuracy
Analyzar
|
〇
|
◎
|
◎
|
|
Live
Transfer
|
◎
|
◎
|
◎
|
|
測定器直接接続
|
-
|
-
|
◎
|
|
スキャンデータの自動処理
|
-
|
-
|
◎
|
|
点群の高度な編集
|
-
|
-
|
◎
|
|
メッシュの高度な編集
|
-
|
-
|
◎
|
|
領域分割の自動化・編集
|
-
|
-
|
◎
|
|
自動
2D スケッチ
|
-
|
-
|
◎
|
|
高度な
CAD モデル編集機能
|
-
|
〇
|
◎
|
|
モデリングウィザード
|
-
|
-
|
◎
|
|
ネイティブ
CAD の入出力
|
-
|
-
|
◎
|
エディション比較
|
OS
|
Windows
8.1 - 11 (64bit)
|
|
|
CPU
|
最低2GHzのクロック速度をもつ
Intel および AMD
プロセッサ 推奨：マルチコアプロセッサ
|
|
|
|
|
表示
|
32bit
トゥルーカラーが必要 最小解像度：1280×960 推奨解像度：1280×1027以上
|
|
|
ハードディスク
|
30GB以上を推奨、一時キャッシュファイルには1億ポイントごとに約3GBの空きディスクが必要です。
推奨：256GB以上の空き容量を持つ SSD または
10000RPMHDD
|
|
|
GPU
|
ビデオカード
RAM：4GB以上
ビデオカードフレームワーク：OpenGL 4.0
以上をサポートする必要があります。
シリーズ：NVIDIA GeForce 900 シリーズまたは
NVIDIA Quadro 相当以上
AMD Radeon 400 シリーズまたは
RadeonPro 相当以上
※推奨されていないビデオカードの使用はクラッシュ、グラフィック異常、データの破損を招く場合があります。
|
|
|
その他
|
スクロール付き
3ボタンマウス・サウンドカード・キーボード・ネットワークカード
Internet Explorer バージョン 7.ｘ以上・Adobe
Acrobat/Reader バージョン 5.ｘ以上
レポートツール用の Microsoft Office
2003、2007、または2010
Microsoft windows インストーラ 3.0・Microsoft DirectX
9.0 以降、Microsoft NET 4.0 または 4.5Framework
|
|
|
