AI搭載インテリジェント3Dスキャナ

AI技術でものづくりは次なるステージへ
3Dスキャンによるデジタルプロセスの革新

　

Artec Leo	Artec Eva	Artec Spider�U	Artec Point	技術仕様・スペック
Artec Ray�U	Artec Micro�U	Artec Studio 20	関連ツール

　

Artec社が提供する3Dスキャニング・ソリューション

手軽に 3D デジタルプロセスを創り出す、リアルからバーチャルへのゲートウェイ

「Artec3DScanners」は最新のセンサー技術 / エッジ処理技術を搭載した、ユニークなハンディ / モバイル型のスマート 3D スキャナです。

目の前に存在するあらゆる形状を簡単に 3D モデル化し、デジタル主体のプロセス革新を強力に支援します。

豊富なラインナップが揃っているため、活用用途や対象物のサイズに合わせて最適な機種を選択できます。
また、専用ソフトウェア「ArtecStudio」との連携により、直感的な操作でスキャンデータの処理を行えます。

　

適用範囲

マーカー不要で使いやすく、オブジェクトをリアルにキャプチャする Artec3D スキャナは、様々な分野で活用されています。

　　　　製造業　　　　　　　　　  建築 / 土木　　　　　　　 医療　　　　　　　　　　   研究　　　　　　　　　　 アート　　　　　　　　　   考古学

　

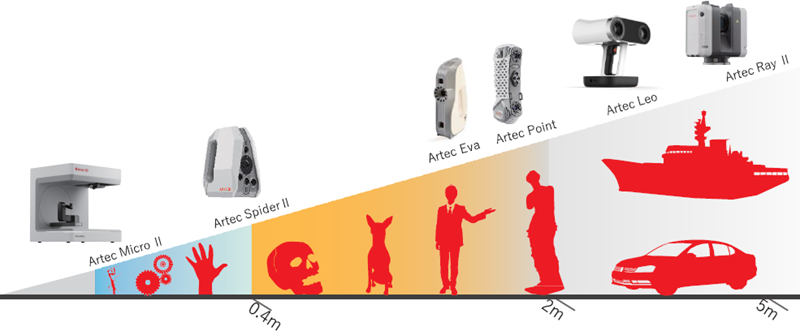

目的別のラインナップ

ハンディ型スキャナ Artec Leo AI 搭載ワイヤレス 3D スキャナ スキャンサイズ：中〜大型 スキャナタイプ：ハンディ 推奨対象物：自動車ボディ (全体)、 　　　　　　銅像、家具、人体など Artec Spider�U 高解像度ハンディ型 3D スキャナ スキャンサイズ：小 スキャナタイプ：ハンディ 推奨対象物：小型部品、土器、 　　　　　　人体（手、耳）など Artec Point 高精度ハンディ型 3D スキャナ スキャンサイズ：小〜大型 スキャナタイプ：ハンディ 推奨対象物：自動車ボディ (全体)、 　　　　　　金型、板金、部品など Artec Eva 軽量ハンディ型3D スキャナ スキャンサイズ：中 スキャナタイプ：ハンディ 推奨対象物：自動車ボディ (一部)、 　　　　　　銅像、家具、人体など デスクトップ型・長距離スキャナ / Artec付属ソフトウェア Artec Micro�U 高精度デスクトップ型 3D スキャナ スキャンサイズ：極小〜小型 スキャナタイプ：デスクトップ 推奨対象物：ねじ、電子部品、 　　　　　　宝飾品、歯など Artec Ray�U 長距離型レーザー 3D スキャナ スキャンサイズ：大〜特大 スキャナタイプ：設置式 推奨対象物：大型車両、航空機、 　　　　　　船舶、建築物など Artec Studio スキャンデータ処理ソフトウェア ・AI搭載のデータ処理機能搭載 ・マルチスキャナ対応 ・リバースエンジニアリング対応 ・簡易的な計測機能の搭載 ・フォトグラメトリ機能機能の搭載

親指サイズの小さな部品から人、車、そして重機や鉄道、飛行機、さらには橋梁や遺跡まで幅広い領域において利用されています。

Artec Leo

ハンディ型３Dスキャナ　~ポータブルで高速・直感的~

　

ワイヤレススマート 3D スキャナ

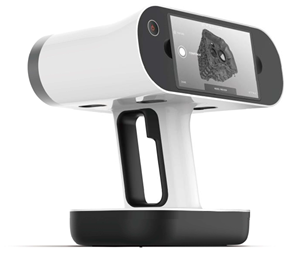

Artec Leo

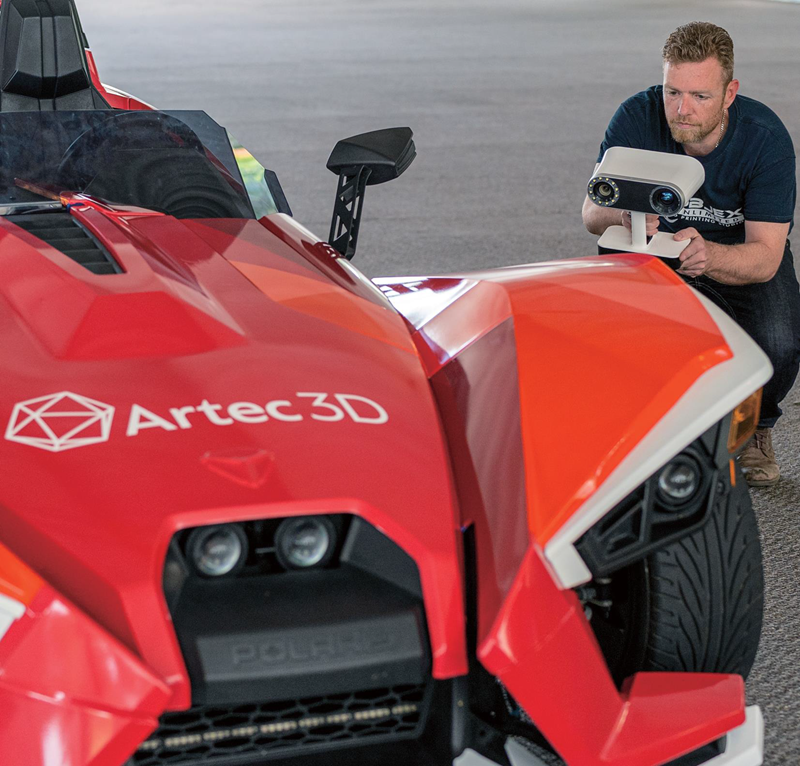

世界初のワイヤレス設計により、難しいように思える 3Dスキャンを簡単に行うことができる上、最新のプロセッサを搭載したことにより、従来では考えられないほどの高速かつ高精度なデータキャプチャを実現した究極の万能3D スキャナです。 従来ではスキャンがしづらかった狭い箇所や、電力の供給が難しい屋外、また、複雑な形のオブジェクトでも、まるでビデオカメラでズームインするような気軽さで複雑なディティールをキャプチャすることができます。 高速スキャン 44fps テクスチャ解像度 2.3mp 3D 解像度 (最大) 0.2mm スキャン方式 マーカーレス

キャリブレーションキット付きLeo Plus 登場 キャリブレーションキットをご使用いただくことで高精度を常に保ち、安定したスキャン精度を提供します。

充実したアクセサリー類

	3D スキャナ専用バックパック お手持ちの Artec スキャナーを保護し、素早くシームレスに運搬するのに最適です。
	Artec Leo 用シリコンカバー ArtecLeoにぴったりとフィットし、塵や埃、通常使用による損傷からスキャナを守ります。

Artec Eva

Artec Spider�U

Artec Point

ケーススタディ

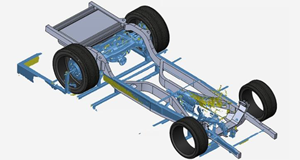

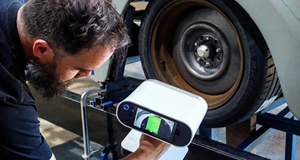

	リバースエンジニアリング 課題：生産が終了しており、設計データも存在しない自動車パーツを現物から作成。 結果：車の3Dスキャンにより、現存する古いパーツから新しいCADデータの作成に成功。 Leo　DesignX
	検査・品質管理 課題：交換作業が非常に困難な大型の古い水道管において、深刻な腐食部分の検知。 結果：本管を切断せずに行う非破壊検査技術により、腐食部分を正確にマッピング。多額の費用削減及び時間短縮に成功。 Eva　ControlX

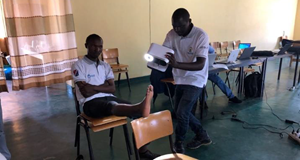

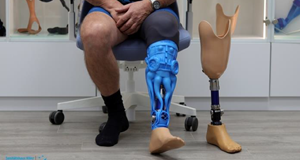

	医療 課題：オーダーメイドの下腿義足（膝から足首までの義足）を作成 。 結果：一人ひとりの身体にフィットした、入浴も可能な完全防水かつ退職制のあるオーダーメイド義足が完成。 Leo　Freeform
	文化財の保全 課題：解体不可能な恐竜の 8m を越す化石標本をデータ保存。 結果：個々の骨や化石の部位まで細かいスキャンが可能な Artec社の 3D スキャナにより、博物館が希望したディティールを取得。 Space Spider

　技術仕様・スペック

技術仕様・スペック

	Leo	Eva / Eva Lite	Spider �U	Point
スキャナタイプ	ハンディ	ハンディ	ハンディ	ハンディ
3D精度 (最大)	0.1mm	0.1mm	0.05mm	0.02mm
3D解像度 (最大)	0.2mm	Eva：0.2mm Eva Lite：0.5mm	0.05mm	0.02mm
被写体距離3D精度 (最大)	0.1mm + 0.3mm/m	0.1mm + 0.3mm/m	0.05mm + 0.3mm/m	0.015mm + 0.035mm/m
HDモード	可	Eva：可 Eva Lite：―	―	可
ジオメトリとテクスチャの ハイブリッドトラッキング	可	Eva：可 Eva Lite：ジオメトリのみ	可	不可
作業範囲	0.35〜1.2m	0.4〜1m	0.19〜0.3ｍ	0.3〜0.55ｍ
体積キャプチャ範囲	160,000cm³	61,000cm³	1,800cm³	―
最短距離撮影範囲	244 x 142mm	214 x 148mm	128 x 104mm	―
最長距離撮影範囲 (高×幅)	838 x 488mm	536 x 371mm	171 x 152mm	700 x 600mm
撮影範囲 (角度)(高×幅)	38.5 × 23°	30 × 21°	―	―
テクスチャ読取	可	Eva：可 Eva Lite：―	可	不可
テクスチャ解像度	2.3mp	Eva：1.3mp Eva Lite：―	5mp	―
カラー	24bpp	Eva：24bpp Eva Lite：―	24bpp	―
フレーム速度（最大）	44fps	16fps	30fps
フレーム速度（最大） *リアルタイムフュージョンONの時	22fps	16fps	15fps	120fps
フレーム速度（最大） *レジストレーションOFFの時	80fps	―	―	―
データ取得速度 (最大-通常モード)	3,500,000点 / 秒	Eva：2,000,000点 / 秒 Eva Lite：2,000,000点 / 秒	8,000,000点 / 秒	2,800,000点 / 秒
データ取得速度（最大-HDモード）	35,000,000点 / 秒	Eva：18,000,000点 / 秒 Eva Lite：―	―	―
3D露出時間	0.0002秒	0.0002秒	―	―
2D露出時間	0.0002秒	0.00035秒	―	―
3D光源	VCSEL	フラッシュバルブ	青色 LED	青色 レーザー
2D光源	白12LEDアレイ	白12LEDアレイ	白6LEDアレイ	―
ポジションセンサー	内蔵 9DoF 慣性座標システム	―	―	―
ディスプレイ/ タッチスクリーン	ディスプレイ/タッチスクリーン 統合5.5 "ハーフHD CTPオプションでの外部デバイスへのWi-Fi / イーサネットを介したビデオストリーミング	外部コンピューターでの USBストリーミング	外部コンピューターでの USBストリーミング	外部コンピューターでの USBストリーミング
マルチコアプロセッサ	組み込みプロセッサ： NVIDIA®JetsonTX2クアッドコア ARM®Cortex®-A57MPCoreプロセッサ NVIDIAMaxwell1.33 256基のNVIDIA®CUDA®Coreを搭載した TFLOPSGPU	外部コンピューター	外部コンピューター	外部コンピューター
インターフェース	Wi-Fi, Ethernet, SDカード	1 × USB 2.0, USB 3.0 互換	Thunderbolt4	USB3.0以上
内蔵ハードドライブ	512 GB SSD	―	―	―
サポートOS	*スキャン時のPC不要	Windows 10, 11 x64	Windows 10, 11 x64	Windows 10, 11 x64
寸法 (高×奥行×幅)	231×162×230mm	262×158×63mm	187×156×118mm	203×80×44mm
重量	2.6kg	0.9kg	0.95kg	0.57kg

---

3D メッシュ	OBJ,PLY, WRL, STL, AOP, ASC, PTX, X, E57, XYZRGB, USDA, USDC
CAD 形式	STEP,IGES,X_T
計測フォーマット	CSV,DXF,XML
標準パッケージ	●Artec 3Dスキャナ本体 ● Artec Studioソフトウェア ● 初年度保守 ● 専用ハードケース ※ バッテリー駆動が可能 (専用バッテリー使用) ※USB3.0に関しては一部対応していないチップセットがございます。事前に弊社営業担当までお問い合わせください。

Artec Ray�U

長距離型 高速レーザースキャナ

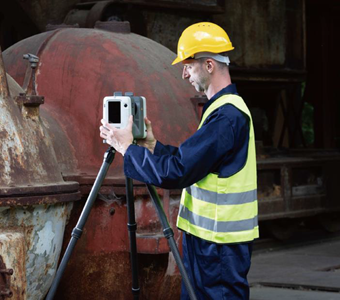

Artec Ray �U

	速度と精度を兼ね備えた長距離型 3D レーザースキャナシステムです。 最大 200 万点 / 秒の計測スピードと高度な HDR イメージングシステムを搭載し、カラーの 3D 点群データを高速に取得します。 スキャンデータはメッシュモデルとして出力可能であるため、大型オブジェクトのディティールも逃さず再現します。
	最短30 秒のスキャンスピード タッチディスプレイ/ バッテリー内蔵の高いポータブル性 低ノイズの高精度スキャン オンボードでのリアルタイム位置合わせ リモートアプリでの遠隔操作対応 ハンディスキャナとの連携が可能

　

Artec Ray�U　技術仕様・スペック



スキャナタイプ	ハンディ		レンジノイズ	ハンディ0.4mm@10m、0.5mm@20m
測角精度	18°		色情報の取得	可能 (36MP ３カメラ搭載)
距離精度	1.0mm + 10ppm		光源	Class1レーザー
3D座標精度	1.9mm@10m / 2.9mm@20m / 5.3mm@40m		防塵/防水	IP54 (IEC 60529)
スキャン範囲	360°(水平) / 300°(鉛直)		本体重量	5.35 Kg
測定範囲	0.5m 〜 130m		本体サイズ	W240mm x D120mm x H230mm
スキャン密度	三つの設定選択肢 (3/6/12mm@10m)
スキャンスピード	最大2,000,000点 / 秒

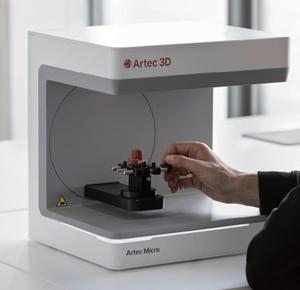

Artec Micro�U

デスクトップ型 高精度3Dスキャナ

ArtecMicro�U

	３軸で稼働するスキャンシステムや４台の 13 メガピクセルカメラを搭載した、マーカーレスの高精度デスクトップ 3D スキャナです。テーブルに測定物を設置し、ワンクリックで最適なスキャンパスの構築と自動スキャンを行うことができます。 小型オブジェクトをスキャンして色深度24bppのフルカラー3Dデータを取得可能です。高精度・高精細なデータを必要とする品質検査やリバースエンジニアリングから文化財アーカイブ、歯科や宝飾品などに最適なスキャナです。
	最短30 秒のスキャンスピード 小型オブジェクトのスキャンに最適 1 クリックで自動スキャン 高精度キャプチャ リアルなフルカラー3Dデータ 細部までスキャニング 高解像度のメッシュデータ作成

　　

Artec Micro�U　技術仕様・スペック

3D精度（最大）	0.005mm		テクスチャ取得方法	スキャナネイティブおよびフォトテクスチャ
3D光源	RGB LED		色深度	24bpp
2D光源	RGB LED		オブジェクトサイズ(最大)	200 x 200 x 150 mm
繰り返し精度	0.002mm		体積キャプチャ範囲	6000㎤
精度認証	ISO 12836		最大オブジェクト重量	2kg
カメラ	0.005mm		スキャンシステム	3軸
3D解像度	0.04mm		本体サイズ	396 x 405 x 337 mm
データ取得速度	1,000,000点/秒		本体重量	12kg

Artec Studio 20

業界最高峰の 3D スキャンデータ処理ソフトウェア Artec Studio 20

3D スキャンおよびフォトグラメトリ用のプロ仕様ソフトウェアです。Artec 3D 社製スキャナや写真、ビデオを使用してリアルな 3D モデルを作成できます。リバースエンジニアリング、品質検査、CAD データへの変換など、多用途に対応しています。標準搭載のAI フォトグラメトリ機能を使用し、カメラを搭載した外部デバイスの写真およびビデオから3Dモデルを作成可能です。

適用ジャンル 建造物、橋梁 植物、樹木 乗物、重 文化財、工芸品 人体部位、動物/生物 インテリア、家具 樹脂/金属成形品 アクセサリー、小物部品

アプリケーション 設計へのフィードバック 受け入れのための寸法検査 遠隔のコミュニケーション マルチデバイスでの可視化 比較を目的としたアーカイブ 時系列の経年劣化解析

　

スキャンプロセスをもっと快適に。

　

直感的な操作性 直感的に操作でき、習得しやすいように設計されています。 自動処理機能が搭載され、スキャン後スムーズに高品質なデータを作成することができます。	高品質・高精度 スキャンした点群データのノイズを自動で認識して削除することで高品質、高精度なメッシュデータに変換します。 形状のエッジなどを際立たせながらシャープなメッシュの作成が可能です。	スキャナ制御 /自動継続機能 スキャナを制御し、手動もしくは自動で最適な点群取得感度や明るさを設定することができます。自動継続機能によりスキャンを停止したところから自動的にスキャンを再開することが可能です。
処理速度 重視の開発 秒単位でデータを処理する技術と作業時間を節約するための自動機能を搭載しています。	高品質なテクスチャ生成機能 Artec3Dスキャナで取得したテクスチャ、もしくはフォトグラメトリ機能により高品質なフルカラーモデルを作成します。	高度な位置合わせ機能 正確で使いやすいアルゴリズムにより、複数回スキャンしたデータでも簡単に位置合わせが可能です。

　　

　

ArtecStudio20 技術仕様・スペック

　

　

ワークフロー			リバースモデリング機能
特定のニーズに最適なデータ処理のパラメータを設定し、ワークフローとして保存することが可能です。 任意のパラメータで3Dモデルをワンクリックで自動生成するワークフローを構築できます。			スキャンデータからCADデータ を作成することが可能です。 スキャンデータから幾何形状を 抽出する機能や、メッシュ データをCAD形式に自動で変換 するオートサーフェス機能が 搭載されています。
AIフォトグラメトリ			検査・測定機能
写真や動画から3Dモデルを作成する機能です。カメラ、スマートフォン、ドローンなどで撮影した写真・動画をもとに、自動でカラーの3Dモデルを作成します。			クリックした二点間の距離を測定する機能や、CADデータとスキャンデータの偏差をカラーマップで表示する機能が搭載されています。スキャンデータの作成から検査工程までをデジタル化することができます。

　

　

ArtecStudio20 技術仕様・スペック

　

	Leo/Eva	Ray�U	Micro�U	Spider�U	Point
OS	Windows 10〜11(64-bit)
GPU	8GBVRAM搭載のTuring7.5＋マイクロ アーキテクチャを備えたNVIDIAGPU			8GB VRAM搭載の Ampere 8.6+ マイクロ アーキテクチャを備えたNVIDIA GPU	12GBVRAM搭載 のNVIDIAGPU
CPU	intelCorei7(7xxx以降) intelCorei9(7xxx以降)			IntelCorei7Gen13以降 IntelCorei9Gen13以降	intelCorei9 Gen13以降
メモリ	64GB以上

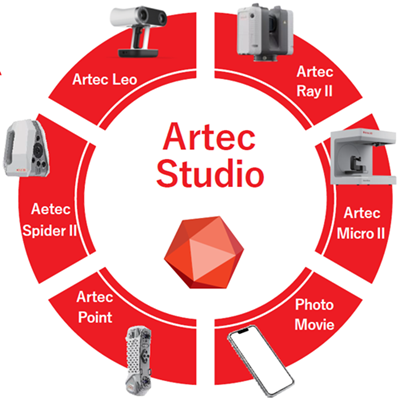

■ ArtecStudio20対応ハードウェア

● 現行機種
　　Artec Leo / Artec Eva / Artec Eva Lite / Artec Spider �U / Artec Point / Artec Micro �U / Artec Ray �U

● 生産終了機種
　　Artec Spider / Artec Space Spider / Artec Micro / Artec Ray / Artec MH / Artec MHT

　関連ツールのご紹介

　

関連ツールのご紹介

　

	3Dスキャナで得られたポリゴンデータもしくは点群データから、 寸法の定義や編集を行い、CADデータを作成することができる ソフトウェアです。		操作が簡単な包括的な計測ソフトウェアです。 素早く正確に様々な情報を出力する検査レポートを分析し、あらゆる製造現場で品質と生産性を向上します。
	デザイナーが感覚的に表現したい形状や、細部にわたる高度な表現要求に対応することができる3次元モデラです。		3Dスキャナで取り込んだデータを表示するビューワーソフトウェアです。ビューワー機能の他に、3Dデータの測定や2D図の作成に対応しています。
